【前言】
数字心电图机是一种广泛应用于医疗机构的重要医疗设备，用于记录和分析患者的心电图信号。
数字心电图机的工作原理是怎么样的？
一．数字心电图机的工作原理
数字心电图机是现代医疗实践中广泛应用的一种重要医疗设备，它能够记录患者的心电信号，并将其转化为数字形式进行处理和分析，为医生提供重要的心电图信息，辅助医学诊断和治疗。
下面将介绍数字心电图机的工作原理，包括信号采集、信号处理、数字化和波形显示等过程。
心电信号的采集，数字心电图机的工作原理首先涉及心电信号的采集，心电信号是指由心脏在工作过程中产生的微弱电信号，通过心脏肌肉的收缩和放松引起。
为了采集这些信号，数字心电图机通常配备了心电图电极，电极通过粘贴或夹持的方式与患者的身体表面接触，以获取心电信号。
心电图电极的数量和配置根据不同的心电图模式（如12导联、6导联、单导联等）而有所不同。
信号处理与放大，采集到的心电信号通常非常微弱，并且可能受到来自肌肉活动、电源干扰等噪音的干扰因此，数字心电图机需要进行信号处理和放大。信号处理的目的是滤除噪音，确保测得的心电信号准确可靠，信号放大的目的是增加心电信号的振幅，使其可以被正确地显示和分析。
心电信号的数字化，在信号处理和放大后，心电信号需要进行数字化处理，数字化是将模拟信号转换为数字信号的过程，这样的数字信号可以被计算机系统所处理。
数字心电图机通过采样和量化的方式，将连续的心电波形转换为离散的数据点，数字化不仅方便信号处理动态心电图 手机电脑，还有助于减少信号传输和存储所需的空间。

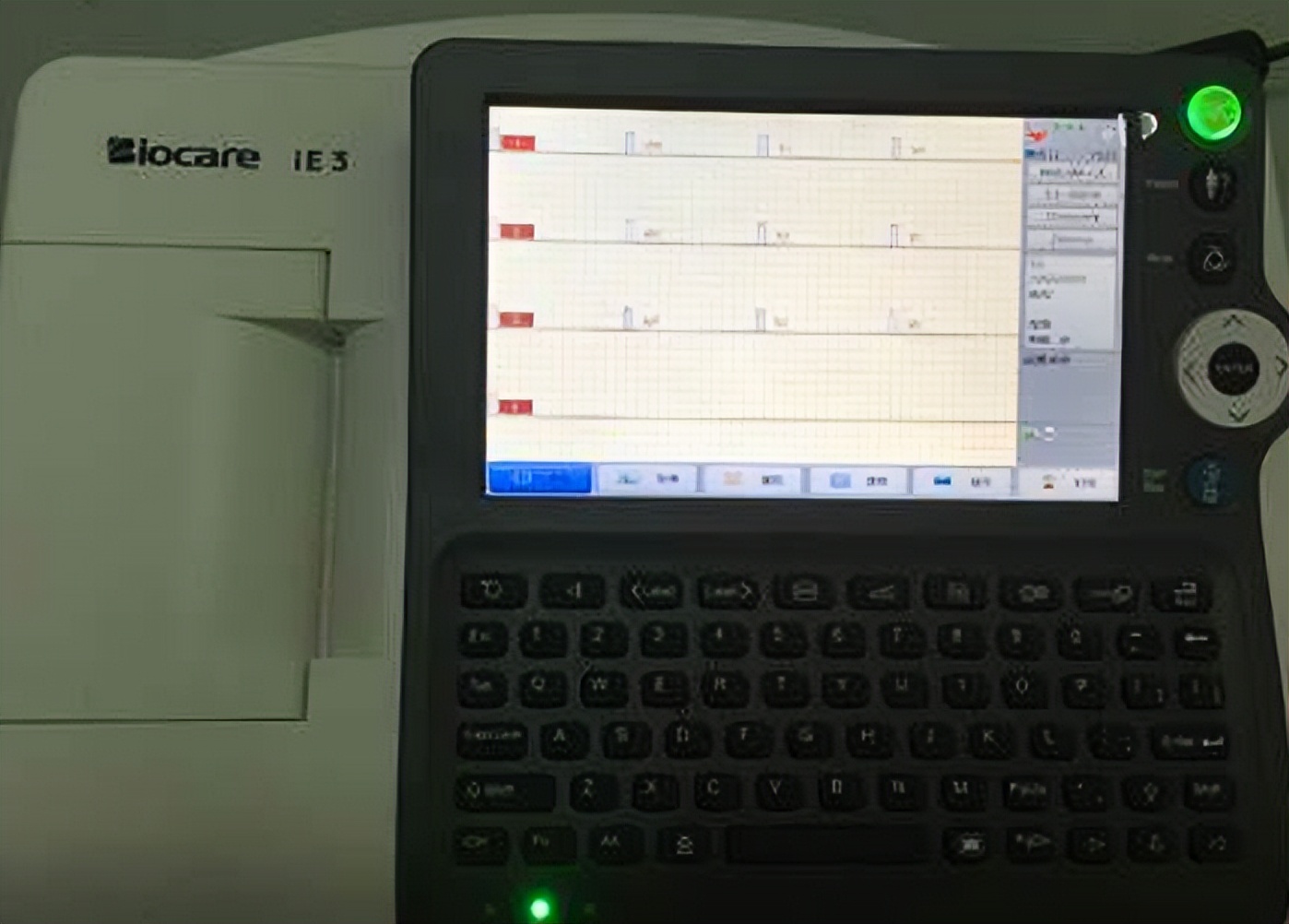

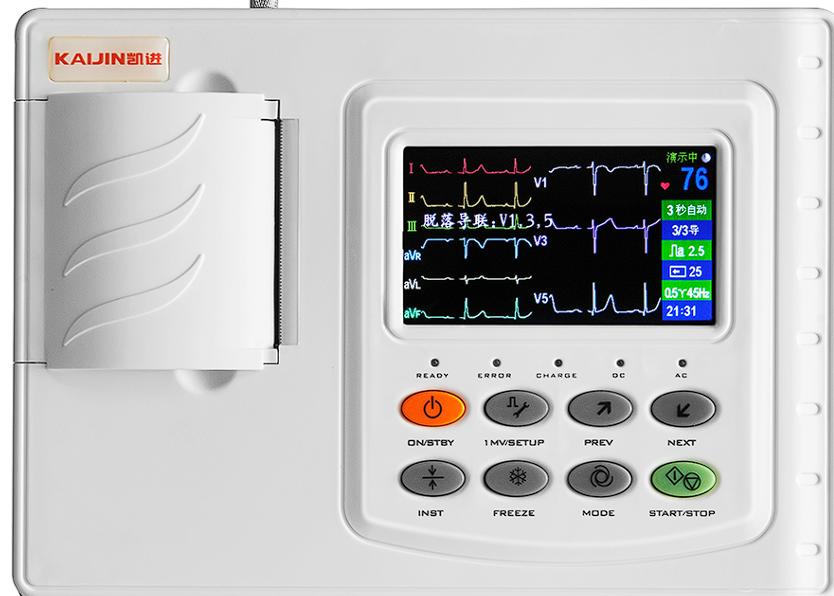

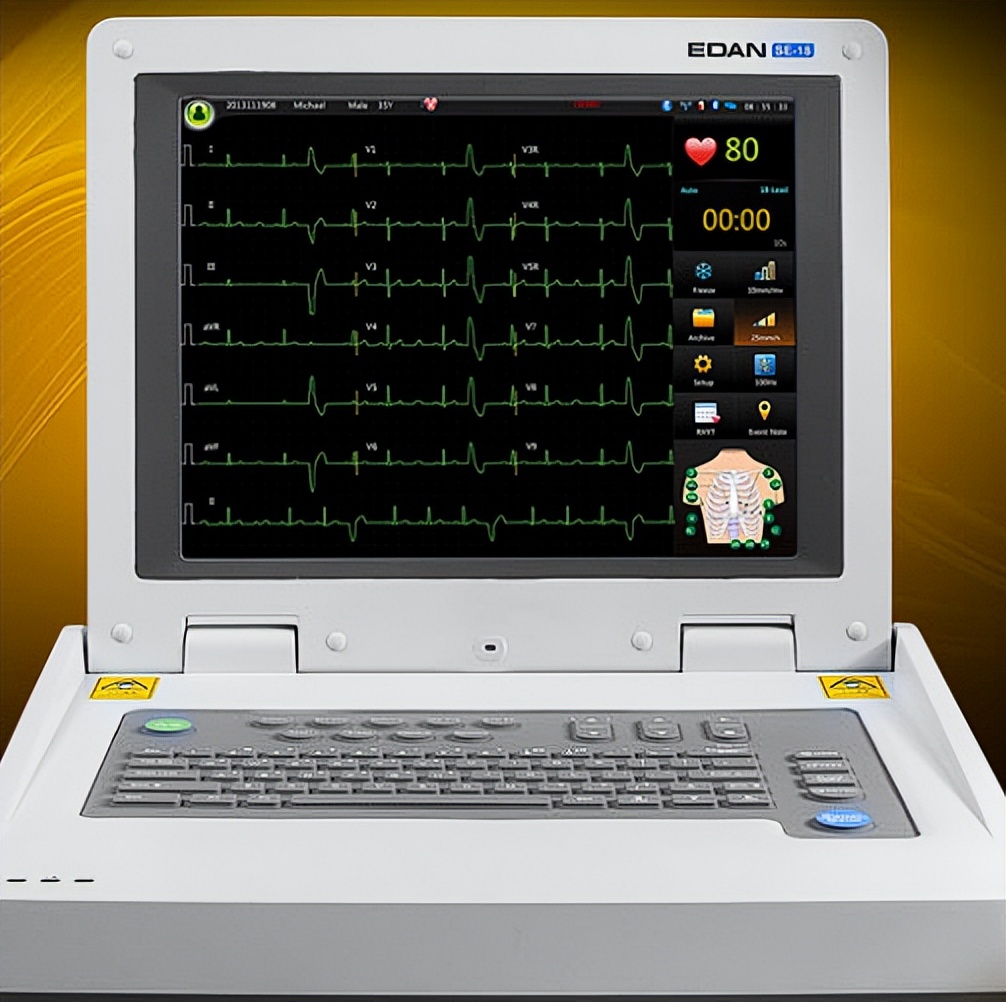

心电波形的显示与记录，一旦心电信号被成功地数字化，数字心电图即将其转换成心电波形，并将其显示在屏幕上供医护人员观察。
这些心电波形通常以不同的导联方式进行排列，以便医生可以更好地了解患者的心脏活动情况。

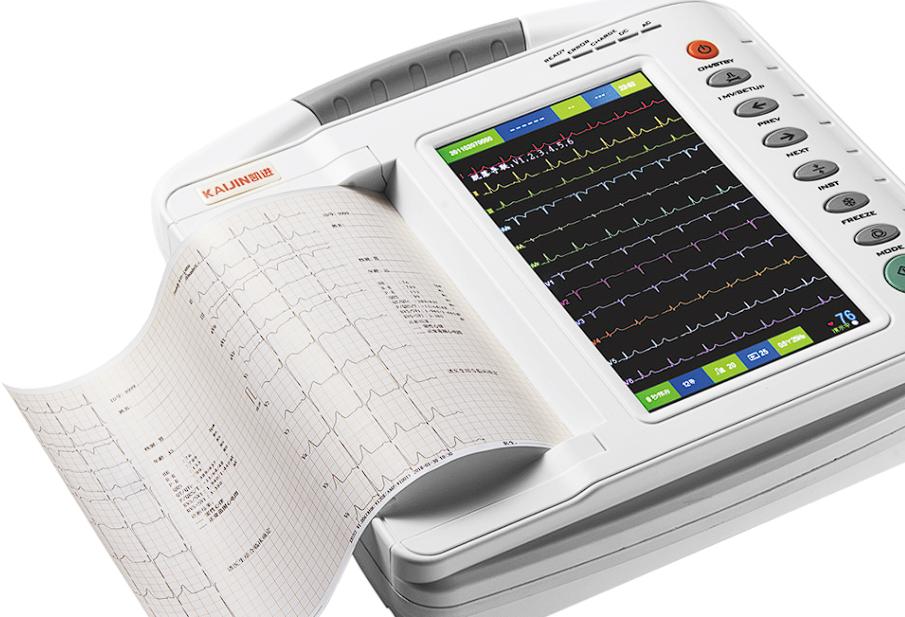

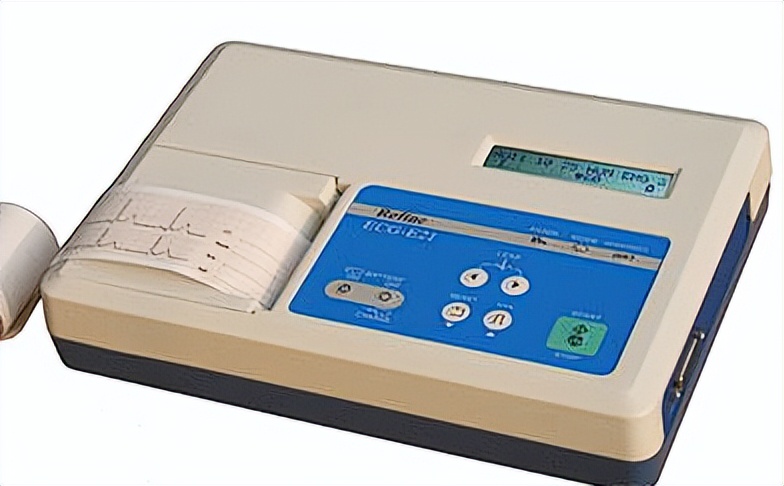

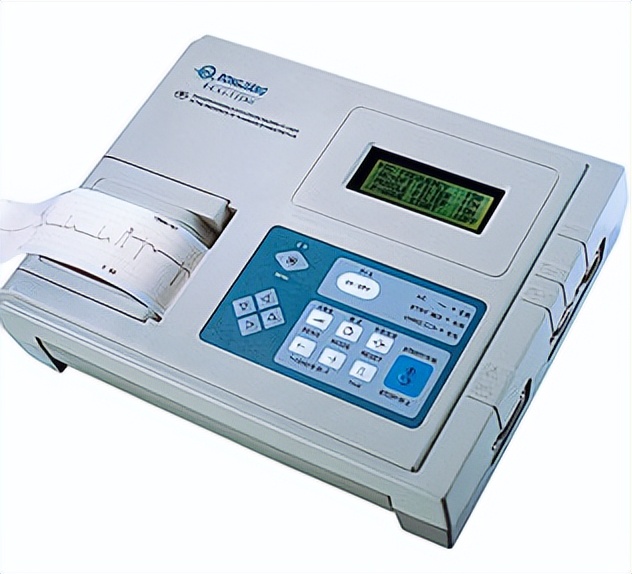

除了屏幕显示，数字心电图机通常还具有打印功能，可以将心电波形记录成纸质心电图，供医疗档案和病历使用。
数字心电图机的工作原理涉及心电信号的采集、信号处理、数字化和波形显示等过程为采集信号，数字心电图机该如何工作？通常配备心电图电极，通过心电图电极将患者的心电信号引导到心电图机中后，信号经过处理、放大和数字化等步骤，最终转化成可供医护人员观察和分析的心电波形。
二．可能出现的故障
在数字心电图机的使用过程中，可能会出现一些故障或问题，影响设备的正常工作和数据准确性。以下是一些可能出现的故障情况。
电极脱落或断裂，心电图电极与患者的皮肤接触不良，可能导致信号不稳定或完全断裂，影响心电图的准确采集。
信号干扰，心电图信号受到电源干扰、电磁干扰或其他设备的干扰，导致心电图波形出现噪音或扭曲。
滤波器问题，滤波器的工作异常可能导致信号处理不当，出现滤波效果差或波形失真的情况。
增益调节错误，增益调节不准确可能导致心电图波形幅度过大或过小，影响波形的观察和分析。
数据传输问题，在数字心电图机与其他系统进行数据传输时，可能出现数据传输失败、丢失或错误，导致心电图数据无法准确传输和存储。
设备故障，数字心电图机本身的硬件或软件问题，如传感器故障、显示屏故障、键盘操作失灵等，可能影响设备的正常使用。
能源问题，电源供应不稳定或电池耗尽可能导致设备无法正常工作，校准不准确：设备校准不准确可能导致测量结果偏差，影响心电图的准确性。
用户误操作，操作人员操作不当或误操作可能导致设备显示错误的波形或数据，软件问题：数字心电图机的软件可能出现故障或不兼容问题，影响设备的正常运行和数据处理。
清洁问题，设备未经适当的清洁和消毒可能导致电极或其他部件污染，影响信号采集和数据准确性。
为了最大程度避免和解决这些故障，使用数字心电图机时需要严格遵守设备操作手册中的使用指南和维护要求此外，定期对设备进行检定和维护，以确保其性能稳定和准确。
如果遇到故障或问题，应及时联系专业维修人员进行检查和处理。在使用数字心电图机时，注意培训操作人员，并保持设备的清洁和正确使用，有助于最大程度减少故障和问题的发生。
三．数字心电图机的检定方法
数字心电图机在医学诊断中扮演着重要的角色，因此其准确性和可靠性至关重要。为了确保数字心电图机的正常运行和准确记录患者的心电信号，需要进行定期的检定，下面将介绍数字心电图机的检定方法，确保其性能符合规范要求。
设备完整性检查，在进行数字心电图机的检定之前，首先要检查设备的完整性和外观是否良好。
检查设备是否有明显的损坏或松动的部件为采集信号，数字心电图机该如何工作？通常配备心电图电极，确认电缆连接是否牢固。同时，检查心电图电极的状态，确保它们没有损坏或老化。
校准与校验，数字心电图机需要定期进行校准和校验，以保证其测量和显示的心电波形准确可靠。
校准通常需要使用标准信号源，输入特定的电压信号进行校准调整，这些标准信号源应当具有已知的幅度和频率，使得数字心电图机能够准确地显示这些信号。
测试滤波器性能，数字心电图机通常配备了滤波器，用于滤除心电信号中的噪音和干扰，检定过程中，需要测试滤波器的性能。
可以输入不同频率和振幅的信号动态心电图 手机电脑，观察数字心电图机滤波后的效果，并对滤波器进行必要的调整，确保其工作在预定的范围内。
确认增益准确性，增益是指心电信号放大的程度，它影响着心电波形的幅度和显示效果，在检定过程中，需要使用标准信号输入到数字心电图机中，确认其增益是否准确，并进行必要的调整，使得心电波形在显示时具有正确的振幅。
验证波形准确性，波形准确性是数字心电图机最关键的性能之一，在检定过程中，使用模拟心电信号或标准心电图，检查心电图机的波形显示是否与实际信号相符，并对波形的细节进行评估，确保数字心电图机能够准确地记录和显示各种心电波形，包括P波、QRS波群和T波等。
评估打印质量，如果数字心电图机具备打印功能，还需要评估打印质量。检查打印的纸质心电图是否清晰、完整，并且与屏幕显示的波形一致，确保打印的纸质心电图能够准确地反映患者的心电活动。
电源与安全检查，最后，对数字心电图机的电源进行检查，确保其电源稳定可靠同时，进行安全性检查，确保设备在使用过程中不会对患者和医护人员造成伤害，检查电源线和电源开关，确保其正常工作和安全使用。
数字心电图机的检定是确保其准确性和可靠性的重要步骤，通过设备完整性检查、校准与校验、测试滤波器性能、确认增益准确性、验证波形准确性、评估打印质量以及进行电源与安全检查等步骤，可以保障数字心电图机的正常运行和准确记录患者的心电信号。
这些检定过程不仅有助于保障医疗工作的可靠性，还可以提高数字心电图机在医学诊断中的应用效果。
四．未来发展
数字心电图机作为医疗设备的一部分，未来发展将受到医学科技和信息技术的推动。以下是数字心电图机未来发展的一些趋势和可能性。
精确度和智能化，随着人工智能和机器学习的发展，数字心电图机将更加智能化，能够自动识别心电图中的异常和变化，这将有助于医生更快速地进行诊断和治疗决策，提高医疗效率和准确度。
无创心电图技术，未来数字心电图机可能发展出更多无创心电图采集技术，如穿戴式心电图监测设备、智能手环等，这将使得患者更加方便地接受心电图检查，减少不必要的不适和痛苦。
远程监测，数字心电图机的发展将推动远程心电监测的应用，通过无线通信技术，医生可以实时远程查看患者的心电图波形和数据，及时对患者的心脏状况进行评估和干预。
大数据应用，数字心电图机产生的数据将成为宝贵的医学资源，可以应用于大数据分析，加深对心电信号与心脏疾病之间关联的认识，这有助于提供更为个性化的诊疗方案，改善患者的治疗效果。
智慧医疗整合，未来数字心电图机可能与其他医疗设备和系统进行整合，形成智慧医疗网络例如，数字心电图机可以与电子病历系统、健康监测平台等进行数据共享和交流，实现医疗信息的互通互联，提供全面的医疗服务。
跨平台应用动态心电图 手机电脑，随着移动设备的普及，数字心电图机可能开发出适用于移动设备的应用程序，让医生和患者可以在手机或平板电脑上进行心电图检查和数据查看，进一步提高医疗的便捷性和覆盖范围。
数字心电图机未来的发展将紧跟医学科技和信息技术的进步，不仅提升了心电图检查的精确度和效率，也将为患者带来更多便利和关怀。
这将在心脏疾病的诊断和治疗中发挥越来越重要的作用然而，随之而来的挑战也包括数据隐私保护、标准化的制定等，需要持续的关注和努力来解决。
数字心电图机是一种重要的医疗设备，用于记录和分析患者的心电图信号，其工作原理包括心电信号的采集、信号处理与放大、心电信号的数字化以及心电波形的显示与记录。
为确保数字心电图机的准确性和可靠性，需要定期进行检定，包括设备完整性检查、校准与校验、测试滤波器性能、确认增益准确性、验证波形准确性、评估打印质量和进行电源与安全检查等步骤。
